BQ2 серия колеблющихся гидравлических цилиндров
Гидравлический цилиндр серии BQ2, являющийся стандартным поворотным цилиндром, подходит для большинства рабочих условий, отличается надежностью, компактной конструкцией и высоким соотношением цена-качество.
Выходной момент можно настроить в диапазоне от 500 Нм до 4700 Нм.
Поддерживает различные индивидуальные формы.
Ключевые слова:
Гидравлический ротационный актуатор
Входит в категорию:
Серия BQ2
Спецификация
Параметры диапазона
 | Стандартный угол выхода | 180 градусов |
| Выходной крутящий момент | 500 -- 4200Нм | |
| Удерживающий крутящий момент | 1300 -- 10500Нм | |
| Нагрузочный момент для перекрестного монтажа | 2500 -- 31600Нм | |
| Нагрузочный момент для консольного монтажа | 1360 -- 15800НВт | |
| Способ установки | Фланцевый |
Параметры продукта
| Тип | 5 | 9 | 16 | 27 | 42 |
| Выходной крутящий момент Нм@21МПа | 500 | 900 | 1600 | 2680 | 4200 |
| Удерживающий крутящий момент Нм@21МПа | 1300 | 2400 | 4400 | 7100 | 10500 |
| Максимальный момент Нм для консольной установки | 1360 | 2480 | 5420 | 11300 | 15800 |
| Максимальный момент Нм для перекрестной установки | 2500 | 4500 | 10200 | 16400 | 31600 |
| Радиальная нагрузка кг | 1380 | 2130 | 4190 | 5580 | 9530 |
| Осевая нагрузка кг | 500 | 680 | 1000 | 1400 | 1770 |
| Объем (180°) см³ | 132 | 234 | 436 | 726 | 1070 |
| Вес (180°) кг | 12.5 | 17 | 30 | 51 | 77 |
| D1 Диаметр монтажной пластины мм | 104 | 117 | 142 | 170 | 196 |
| D2 Диаметр корпуса мм | 101 | 114 | 139 | 165 | 191 |
| F1 Размеры отверстий для болтов на фланце мм | M10*1.5 | M10*1.5 | M12*1.75 | M20*2.5 | M20*2.5 |
| F2 Количество отверстий для болтов на фланце | 6 | 8 | 8 | 8 | 10 |
| F3 Диаметр центрального круга на фланце мм | 53.9 | 65 | 85 | 102 | 121 |
| F4 Размеры центрального отверстия в валу мм | M20 | M24 | M24 | - | - |
| F5 Размеры отверстий для крепления мм | M16 | M20 | M24 | M24 | M30 |

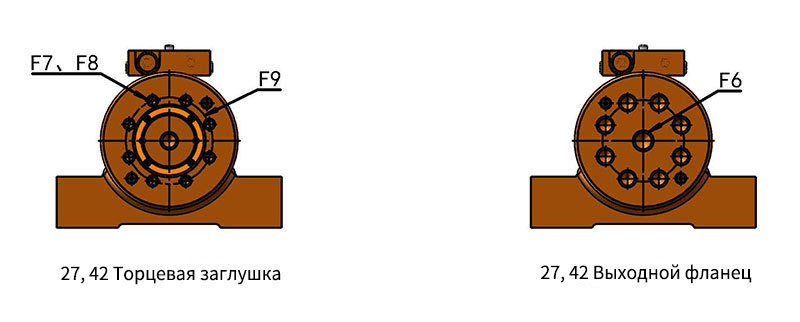

| F6 Центральное отверстие в валу мм | - | - | - | M24*3 | 1-1/4-7 |
| F7 Размеры отверстий для болтов на крышке мм | - | - | - | M12*1.75 | M16*2 |
| F8 Количество резьб на крышке | - | - | - | 8 | 10 |
| F9 Диаметр центрального круга на крышке мм | - | - | - | 108 | 121 |
| H1 Высота без балансировочного клапана мм | 119 | 135 | 158 | 193 | 218 |
| H2 Высота от нижней поверхности до центральной линии мм | 66 | 76.2 | 85.9 | 108 | 121 |
| H3 Высота основания мм | 34.3 | 38.1 | 44.5 | 63.5 | 70 |
| H4 Общая высота мм | 146 | 163 | 185 | 220 | 245 |
| L1 Общая длина мм | 188 | 216 | 248 | 298 | 337 |
| L2 Длина без вращающегося фланца мм | 173 | 197 | 229 | 276 | 314 |
| L3 Расстояние от фланца до балансировочного клапана мм | 32 | 34.5 | 44.7 | 48.8 | 49 |
| L4 Расстояние между отверстиями для крепления мм | 111 | 140 | 152 | 184 | 216 |
| L5 Расстояние от фланца до монтажных отверстий мм | 37.9 | 37.6 | 47 | 57.2 | 60.5 |
| W1 Расстояние между отверстиями для крепления мм | 145 | 152 | 197 | 222 | 267 |
| W2 Общая ширина мм | 178 | 191 | 248 | 279 | 330 |

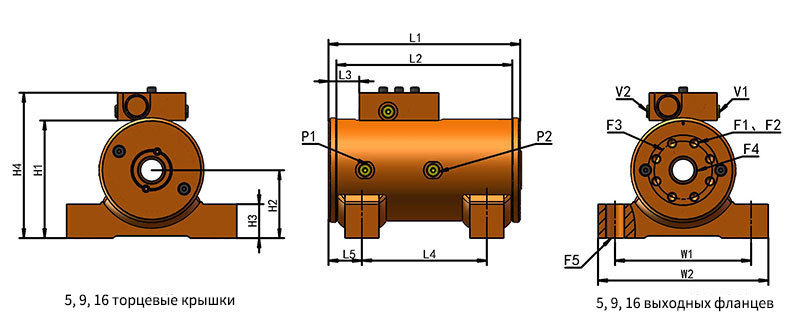

| P1 P2 Маслоразъем корпуса | ISO-1179-1/BSPP 'G' серия, размеры от 1/8 до 1/4, см. чертеж. | ||||
| V1 V2 Маслоразъем клапана | ISO-11926/SAE серия, размер 7/16, см. чертеж. | ||||
