Гидравлические цилиндры серии BQ1
Ключевые слова:
Гидравлический ротационный актуатор
Входит в категорию:
Серия BQ1
Спецификация
Параметры диапазона
 | Стандартный угол выхода | 180、360 градусов |
Выходной крутящий момент | 180 -- 2700 Нм | |
Удерживающий крутящий момент | 630 -- 9400 Нм | |
Максимальная изгибная нагрузка | 560 -- 11200 Нм | |
Способ установки | Фланцевый |
Параметры продукта
| Тип | 2 | 3 | 6 | 10 | 16 | 27 |
| Выходной крутящий момент Нм@21 МПа | 180 | 320 | 600 | 1000 | 1600 | 2700 |
| Удерживающий крутящий момент Нм@21 МПа | 630 | 1200 | 1900 | 3800 | 5700 | 9400 |
| Максимальный изгибной момент Нм | 560 | 1000 | 2200 | 5600 | 9000 | 11200 |
| Радиальная нагрузка кг | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Осевая нагрузка кг | 900 | 1350 | 1850 | 3600 | 4980 | 6700 |
| Объем (180°) см³ | 63.9 | 121 | 192 | 365 | 552 | 914 |
| Объем (360°) см³ | - | 243 | 384 | 733 | 1105 | 1829 |
| Вес (180°) кг | 6.4 | 10 | 14.2 | 26 | 43.3 | 57 |
| Вес (360°) кг | - | 12.8 | 19.2 | 35 | 54.5 | 83 |
| D1 Диаметр монтажной плиты мм | 77.2 | 89 | 102 | 127 | 148 | 185 |
| D2 Диаметр корпуса мм | 100 | 119 | 135 | 170 | 198 | 226 |
| F1 Размеры отверстий для болтов фланца мм | M8*1.25 | M8*1.25 | M10*1.5 | M12*1.75 | M12*1.75 | M16*2 |
| F2 Количество отверстий для болтов фланца | 8 | 8 | 12 | 12 | 12 | 12 |
| F3 Диаметр центрального круга отверстий для болтов фланца мм | 54 | 73 | 80 | 102 | 127 | 140 |
| F4 Размеры отверстий для болтов крышки мм | M8*1.25 | M8*1.25 | M10*1.5 | M12*1.75 | M12*1.75 | M12*1.75 |
| F5 Количество отверстий для болтов крышки | 8 | 8 | 12 | 12 | 12 | 12 |
| F6 Диаметр центрального круга отверстий для болтов крышки мм | 86 | 103 | 117 | 151 | 175 | 203 |
| F7 Диаметр монтажных отверстий мм | 14.3 | 17 | 21.4 | 35.7 | 45.7 | 66.7 |
| H1 Размер от центральной линии до корпуса клапана мм | 80 | 90 | 98 | 115 | 129 | 143 |
| L1 Общая длина 180° мм | 140 | 143 | 156 | 184 | 224 | 241 |
| L1 Общая длина 360° мм | - | 189 | 212 | 258 | 311 | 346 |
| L2 Длина без вращающегося фланца (180°) мм | 138 | 142 | 154 | 182 | 221 | 239 |
| L2 Длина без вращающегося фланца (360°) мм | - | 188 | 211 | 256 | 308 | 344 |
| L3 Длина от фланца до балансировочного клапана (180°) мм | 25.4 | 26.9 | 27.7 | 27.9 | 38.6 | 43.9 |
| L3 Длина от фланца до балансировочного клапана (360°) мм | - | 22.6 | 24.6 | 42.7 | 60.2 | 70.4 |

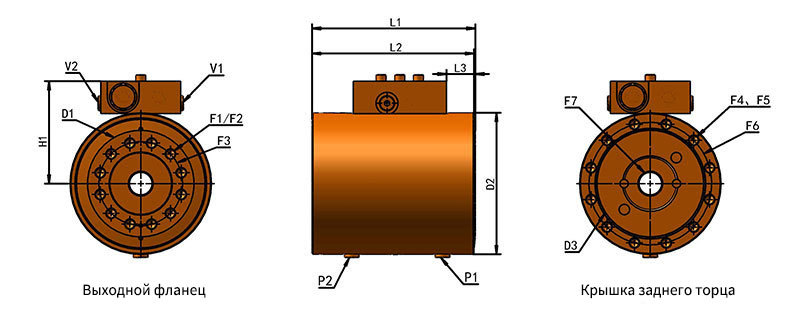

| P1 P2 Масляные отверстия корпуса | ISO-1179-1/BSPP 'G' серия, размеры от 1/8 до 1/4, см. рисунок. | |||||
| V1 V2 Масляные отверстия клапана | ISO-11926/SAE серия, размер 7/16, см. чертеж. | |||||
