BQ3 серия колеблющихся гидравлических цилиндров
Ключевые слова:
Гидравлический ротационный актуатор
Входит в категорию:
Серия BQ3
Спецификация продукта-1
Параметры диапазона
 | Стандартный угол выхода | 180, 360 градусов |
| Выходной крутящий момент | 1900 -- 24000 Нм | |
| Удерживающий крутящий момент | 4900 -- 59000 Нм | |
| Нагрузочный момент для перекрестного монтажа | 19200 -- 256000 Нм | |
| Нагрузочный момент для консольного монтажа | 5200 -- 72900 Нм | |
| Способ установки | Установка на фундамент, фланцевая установка |
Параметры продукта
| Тип | 19 | 28 | 47 | 73 | 105 | 140 | 180 | 240 |
| Выходной крутящий момент Нм@21MPA | 1900 | 2800 | 4700 | 7300 | 10500 | 14000 | 18000 | 24000 |
| Удерживающий крутящий момент Нм@21MPA | 4900 | 6800 | 12000 | 18000 | 26000 | 35000 | 46000 | 59000 |
| Момент консольного монтажа Нм | 5200 | 7100 | 11900 | 18400 | 29500 | 38800 | 55900 | 72900 |
| Момент перекрестного монтажа (180°) Нм | 13400 | 16900 | 30800 | 47800 | 75100 | 98900 | 130500 | 170000 |
| Момент перекрестного монтажа (360°) Нм | 19200 | 24600 | 45400 | 71200 | 111500 | 146000 | 197700 | 256500 |
| Радиальная нагрузка кг | 1800 | 2300 | 3600 | 5000 | 6800 | 8200 | 10000 | 11800 |
| Осевая нагрузка кг | 1400 | 1800 | 2700 | 3600 | 4500 | 5900 | 6800 | 8200 |
| Объем (180°) см³ | 492 | 688 | 1180 | 1870 | 2680 | 3540 | 4650 | 6000 |
| Объем (360°) см³ | 980 | 1390 | 2360 | 3740 | 5360 | 7080 | 9320 | 12000 |
| Вес (180°) кг | 34.5 | 50 | 72.5 | 110 | 160 | 220 | 280 | 360 |
| Вес (360°) кг | 45.5 | 63.4 | 100 | 140 | 200 | 290 | 370 | 455 |
| Диаметр монтажной пластины D1 мм | 139 | 155 | 183 | 209 | 234 | 263 | 288 | 310 |
| Диаметр корпуса D2 мм | 140 | 152 | 178 | 203 | 229 | 254 | 279 | 305 |
| Размеры отверстий для болтов на фланце F1 мм | M12*1.75 | M16*2 | M20*2.5 | M22*2.5 | M24*3 | M27*3 | M27*3 | M30*3.5 |
| Количество отверстий для болтов на фланце F2 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Диаметр центрального круга отверстий для болтов на фланце F3 мм | 115 | 125 | 150 | 170 | 195 | 215 | 240 | 255 |
| Размеры отверстий для болтов на крышке F4 мм | M10*1.5 | M12*1.75 | M16*2 | M20*2.5 | M22*2.5 | M24*3 | M27*3 | M27*3 |
| Количество болтов на крышке F5 | 12 | 12 | 12 | 12 | 12 | 12 | 12 | 12 |
| Диаметр центрального круга отверстий для болтов на крышке F6 мм | 108 | 120 | 133 | 150 | 170 | 190 | 210 | 230 |
| Диаметр монтажных отверстий F7 мм | M16 | M20 | M22 | M24 | M27 | M30 | M36 | M36 |
| Высота без балансировочного клапана H1 мм | 156 | 186 | 212 | 240 | 276 | 305 | 327 | 362 |
| Высота от основания до центральной линии H2 мм | 80 | 94.9 | 108 | 122 | 140 | 154 | 165 | 184 |
| Высота фундамента H3 мм | 48 | 70 | 78 | 88 | 105 | 110 | 120 | 135 |
| Общая высота H4 мм | 179 | 201 | 226 | 271 | 283 | 310 | 334 | 366 |
| Общая длина (180°) мм | 298 | 323 | 365 | 413 | 475 | 524 | 551 | 600 |
| Общая длина (360°) мм | 427 | 470 | 538 | 615 | 705 | 776 | 836 | 906 |
| Длина без вращающегося фланца (180°) мм | 261 | 286 | 323 | 363 | 431 | 463 | 493 | 534 |
| Длина без вращающегося фланца (360°) мм | 392 | 433 | 496 | 565 | 661 | 715 | 775 | 843 |
| Расстояние от фланца до балансировочного клапана (180°) мм | 75.2 | 134 | 143 | 130 | 152 | 185 | 196 | 221 |
| Расстояние от фланца до балансировочного клапана (360°) мм | 149 | 157 | 197 | 232 | 267 | 308 | 338 | 374 |
| Расстояние между монтажными отверстиями на фундаменте (180°) мм | 229 | 248 | 281 | 314 | 374 | 400 | 426 | 460 |
| Расстояние между монтажными отверстиями на фундаменте (360°) мм | 358 | 395 | 454 | 516 | 604 | 652 | 708 | 766 |
| Расстояние от фланца до монтажных отверстий мм | 38.1 | 43.9 | 50 | 56.9 | 59.9 | 74.2 | 75.9 | 80 |
| Ширина монтажных отверстий на фундаменте W1 мм | 190 | 230 | 260 | 300 | 340 | 380 | 410 | 450 |
| Общая ширина W2 | 222 | 268 | 310 | 350 | 400 | 447 | 484 | 530 |

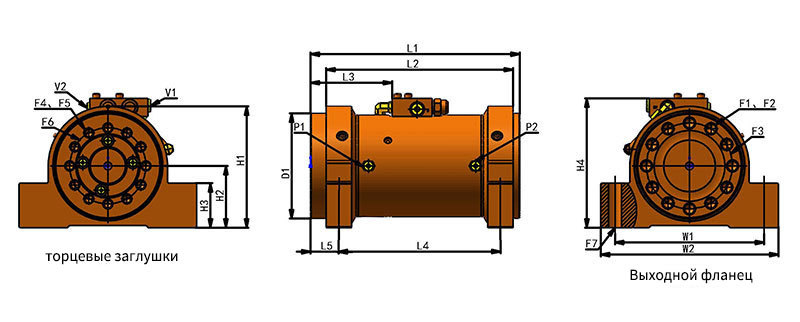

| Маслоразъемы P1 P2 на корпусе | ISO-1179-1/BSPP 'G' серия, размеры от 1/8 до 1/4, см. чертеж. | |||||||
| Маслоразъемы V1 V2 на корпусе клапана | ISO-1179-1/BSPP 'G' серия, размер 3/8, см. чертеж. | |||||||
